L’angolo delle tesi di Laurea

Il braccio è brandeggiabile sia verticalmente sia orizzontalmente lungo un arco (Vogt, 2016) permettendo di
realizzare aperture di forma anche diversa da quella rettangolare. All’estremità del braccio è collocato l’organo di
scavo, dove sono installati gli utensili striscianti adatti per l’attacco di rocce tenere e non abrasive, eventualmente
anche di quelle dure, a patto che siano fratturate.
La testa può essere di due tipi: trasversa (Figura 4) con asse di rotazione ortogonale al braccio oppure assiale
con asse di rotazione allineato con il braccio (Figura 4).

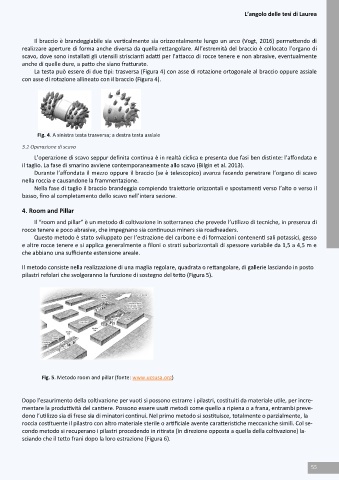

Fig. 4. A sinistra testa trasversa; a destra testa assiale

3.2 Operazione di scavo
L’operazione di scavo seppur definita continua è in realtà ciclica e presenta due fasi ben distinte: l’affondata e
il taglio. La fase di smarino avviene contemporaneamente allo scavo (Bilgin et al. 2013).
Durante l’affondata il mezzo oppure il braccio (se è telescopico) avanza facendo penetrare l’organo di scavo
nella roccia e causandone la frammentazione.
Nella fase di taglio il braccio brandeggia compiendo traiettorie orizzontali e spostamenti verso l’alto o verso il
basso, fino al completamento dello scavo nell’intera sezione.

4. Room and Pillar
Il “room and pillar” è un metodo di coltivazione in sotterraneo che prevede l’utilizzo di tecniche, in presenza di
rocce tenere e poco abrasive, che impegnano sia continuous miners sia roadheaders.
Questo metodo è stato sviluppato per l’estrazione del carbone e di formazioni contenenti sali potassici, gesso
e altre rocce tenere e si applica generalmente a filoni o strati suborizzontali di spessore variabile da 1,5 a 4,5 m e
che abbiano una sufficiente estensione areale.

Il metodo consiste nella realizzazione di una maglia regolare, quadrata o rettangolare, di gallerie lasciando in posto
pilastri refolari che svolgeranno la funzione di sostegno del tetto (Figura 5).

Fig. 5. Metodo room and pillar (fonte: www.ucsusa.org)

Dopo l’esaurimento della coltivazione per vuoti si possono estrarre i pilastri, costituiti da materiale utile, per incre-
mentare la produttività del cantiere. Possono essere usati metodi come quello a ripiena o a frana, entrambi preve-
dono l’utilizzo sia di frese sia di minatori continui. Nel primo metodo si sostituisce, totalmente o parzialmente, la
roccia costituente il pilastro con altro materiale sterile o artificiale avente caratteristiche meccaniche simili. Col se-
condo metodo si recuperano i pilastri procedendo in ritirata (in direzione opposta a quella della coltivazione) la-
sciando che il tetto frani dopo la loro estrazione (Figura 6).

55
