GEOFISICA APPLICATA

Dipolo di
Trasmissione

Dipolo di
Ricezione

a)

Unità di Ricezione ed
acquisizione dati

Unità di
Trasmissione

Lunghezza del
dipolo

Sensori b)
Capacitivi

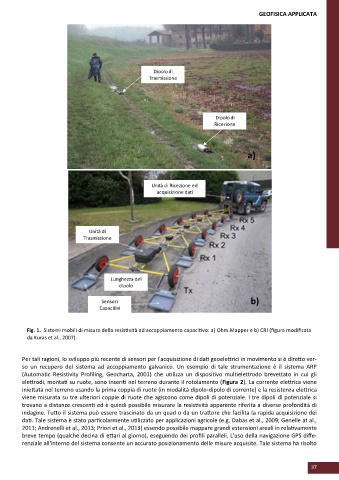

Fig. 1. Sistemi mobili di misura della resistività ad accoppiamento capacitivo: a) Ohm.Mapper e b) CRI (figura modificata
da Kuras et al., 2007).

Per tali ragioni, lo sviluppo più recente di sensori per l'acquisizione di dati geoelettrici in movimento si è diretto ver-
so un recupero del sistema ad accoppiamento galvanico. Un esempio di tale strumentazione è il sistema ARP
(Automatic Resistivity Profiling, Geocharta, 2001) che utilizza un dispositivo multielettrodo brevettato in cui gli
elettrodi, montati su ruote, sono inseriti nel terreno durante il rotolamento (Figura 2). La corrente elettrica viene
iniettata nel terreno usando la prima coppia di ruote (in modalità dipolo-dipolo di corrente) e la resistenza elettrica
viene misurata su tre ulteriori coppie di ruote che agiscono come dipoli di potenziale. I tre dipoli di potenziale si
trovano a distanze crescenti ed è quindi possibile misurare la resistività apparente riferita a diverse profondità di
indagine. Tutto il sistema può essere trascinato da un quad o da un trattore che facilita la rapida acquisizione dei
dati. Tale sistema è stato particolarmente utilizzato per applicazioni agricole (e.g. Dabas et al., 2009; Genelle at al.,
2011; Andrenelli et al., 2013; Priori et al., 2013) essendo possibile mappare grandi estensioni areali in relativamente
breve tempo (qualche decina di ettari al giorno), eseguendo dei profili paralleli. L'uso della navigazione GPS diffe-
renziale all'interno del sistema consente un accurato posizionamento delle misure acquisite. Tale sistema ha risolto
