PANGEA Numero 1 Anno 2019

Elettrodi
di
Elettrodi di
corrente
potenziale.

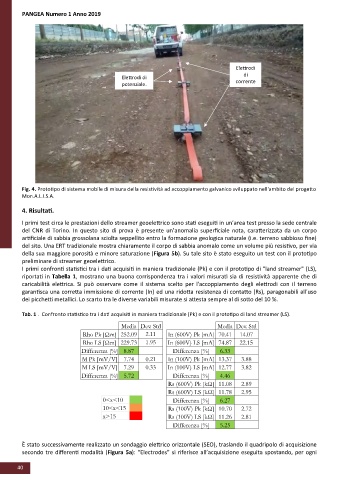

Fig. 4. Prototipo di sistema mobile di misura della resistività ad accoppiamento galvanico sviluppato nell'ambito del progetto
Mon.A.L.I.S.A.

4. Risultati.
I primi test circa le prestazioni dello streamer geoelettrico sono stati eseguiti in un’area test presso la sede centrale
del CNR di Torino. In questo sito di prova è presente un’anomalia superficiale nota, caratterizzata da un corpo
artificiale di sabbia grossolana sciolta seppellito entro la formazione geologica naturale (i.e. terreno sabbioso fine)
del sito. Una ERT tradizionale mostra chiaramente il corpo di sabbia anomalo come un volume più resistivo, per via

della sua maggiore porosità e minore saturazione (Figura 5b). Su tale sito è stato eseguito un test con il prototipo
preliminare di streamer geoelettrico.
I primi confronti statistici tra i dati acquisiti in maniera tradizionale (Pk) e con il prototipo di "land streamer" (LS),
riportati in Tabella 1, mostrano una buona corrispondenza tra i valori misurati sia di resistività apparente che di
caricabilità elettrica. Si può osservare come il sistema scelto per l'accoppiamento degli elettrodi con il terreno
garantisca una corretta immissione di corrente (In) ed una ridotta resistenza di contatto (Rs), paragonabili all'uso
dei picchetti metallici. Lo scarto tra le diverse variabili misurate si attesta sempre al di sotto del 10 %.

Tab. 1 . Confronto statistico tra i dati acquisiti in maniera tradizionale (Pk) e con il prototipo di land streamer (LS).

Media Dev. Std Media Dev. Std
Rho Pk [Ωm] 252.09 2.11 In (600V) Pk [mA] 70.41 14.07
Rho LS [Ωm] 229.73 1.95 In (600V) LS [mA] 74.87 22.15
Differenza [%] 8.87 Differenza [%] 6.33
M Pk [mV/V] 7.74 0.21 In (100V) Pk [mA] 13.37 3.88
M LS [mV/V] 7.29 0.33 In (100V) LS [mA] 12.77 3.82
Differenza [%] 5.72 Differenza [%] 4.46
Rs (600V) Pk [kΩ] 11.08 2.89
Rs (600V) LS [kΩ] 11.78 2.95
0<x<10 Differenza [%] 6.27
10<x<15 Rs (100V) Pk [kΩ] 10.70 2.72
x>15 Rs (100V) LS [kΩ] 11.26 2.81
Differenza [%] 5.25

È stato successivamente realizzato un sondaggio elettrico orizzontale (SEO), traslando il quadripolo di acquisizione
secondo tre differenti modalità (Figura 5a): “Electrodes” si riferisce all’acquisizione eseguita spostando, per ogni
