PANGEA Numero 1 Anno 2019

alcuni dei problemi di accoppiamento dei sistemi capacitivi ma la profondità di indagine rimane limitata a 1-2 metri
di profondità ed è quindi efficace solo per le applicazioni che richiedono un dettaglio superficiale di indagine.

GPS

Dipolo
di
Iniezione

Dipoli
di

Misura

a
diversa
separazione

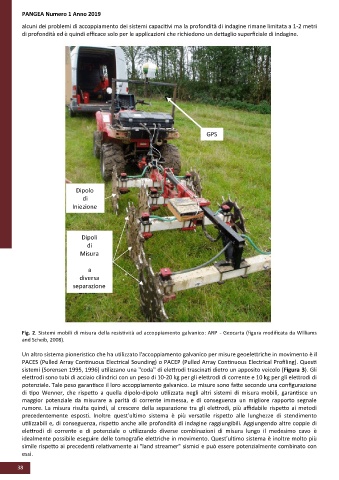

Fig. 2. Sistemi mobili di misura della resistività ad accoppiamento galvanico: ARP - Geocarta (figura modificata da Williams
and Scheib, 2008).

Un altro sistema pioneristico che ha utilizzato l'accoppiamento galvanico per misure geoelettriche in movimento è il
PACES (Pulled Array Continuous Electrical Sounding) o PACEP (Pulled Array Continuous Electrical Profiling). Questi
sistemi (Sorensen 1995, 1996) utilizzano una "coda" di elettrodi trascinati dietro un apposito veicolo (Figura 3). Gli
elettrodi sono tubi di acciaio cilindrici con un peso di 10-20 kg per gli elettrodi di corrente e 10 kg per gli elettrodi di
potenziale. Tale peso garantisce il loro accoppiamento galvanico. Le misure sono fatte secondo una configurazione
di tipo Wenner, che rispetto a quella dipolo-dipolo utilizzata negli altri sistemi di misura mobili, garantisce un
maggior potenziale da misurare a parità di corrente immessa, e di conseguenza un migliore rapporto segnale
rumore. La misura risulta quindi, al crescere della separazione tra gli elettrodi, più affidabile rispetto ai metodi
precedentemente esposti. Inoltre quest'ultimo sistema è più versatile rispetto alle lunghezze di stendimento
utilizzabili e, di conseguenza, rispetto anche alle profondità di indagine raggiungibili. Aggiungendo altre coppie di
elettrodi di corrente e di potenziale o utilizzando diverse combinazioni di misura lungo il medesimo cavo è
idealmente possibile eseguire delle tomografie elettriche in movimento. Quest'ultimo sistema è inoltre molto più
simile rispetto ai precedenti relativamente ai "land streamer" sismici e può essere potenzialmente combinato con
essi.
