GEOFISICA APPLICATA

Veicolo di
trascinamento

Elettrodi di corrente

Elettrodi di potenziale

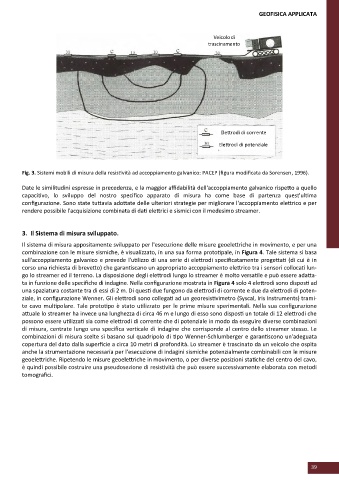

Fig. 3. Sistemi mobili di misura della resistività ad accoppiamento galvanico: PACEP (figura modificata da Sorensen, 1996).

Date le similitudini espresse in precedenza, e la maggior affidabilità dell'accoppiamento galvanico rispetto a quello
capacitivo, lo sviluppo del nostro specifico apparato di misura ha come base di partenza quest'ultima
configurazione. Sono state tuttavia adottate delle ulteriori strategie per migliorare l'accoppiamento elettrico e per
rendere possibile l'acquisizione combinata di dati elettrici e sismici con il medesimo streamer.

3. Il Sistema di misura sviluppato.

Il sistema di misura appositamente sviluppato per l'esecuzione delle misure geoelettriche in movimento, e per una
combinazione con le misure sismiche, è visualizzato, in una sua forma prototipale, in Figura 4. Tale sistema si basa
sull'accoppiamento galvanico e prevede l'utilizzo di una serie di elettrodi specificatamente progettati (di cui è in
corso una richiesta di brevetto) che garantiscano un appropriato accoppiamento elettrico tra i sensori collocati lun-
go lo streamer ed il terreno. La disposizione degli elettrodi lungo lo streamer è molto versatile e può essere adatta-
ta in funzione delle specifiche di indagine. Nella configurazione mostrata in Figura 4 solo 4 elettrodi sono disposti ad
una spaziatura costante tra di essi di 2 m. Di questi due fungono da elettrodi di corrente e due da elettrodi di poten-
ziale, in configurazione Wenner. Gli elettrodi sono collegati ad un georesistivimetro (Syscal, Iris Instruments) trami-
te cavo multipolare. Tale prototipo è stato utilizzato per le prime misure sperimentali. Nella sua configurazione
attuale lo streamer ha invece una lunghezza di circa 46 m e lungo di esso sono disposti un totale di 12 elettrodi che
possono essere utilizzati sia come elettrodi di corrente che di potenziale in modo da eseguire diverse combinazioni
di misura, centrate lungo una specifica verticale di indagine che corrisponde al centro dello streamer stesso. Le
combinazioni di misura scelte si basano sul quadripolo di tipo Wenner-Schlumberger e garantiscono un'adeguata
copertura del dato dalla superficie a circa 10 metri di profondità. Lo streamer è trascinato da un veicolo che ospita
anche la strumentazione necessaria per l'esecuzione di indagini sismiche potenzialmente combinabili con le misure
geoelettriche. Ripetendo le misure geoelettriche in movimento, o per diverse posizioni statiche del centro del cavo,
è quindi possibile costruire una pseudosezione di resistività che può essere successivamente elaborata con metodi
tomografici.
